سیستم ارتینگ چیست؟

سیستم ارتینگ و تجهیزاتی مانند کابل ارت، نقش حیاتی در حفاظت از جان انسان و تجهیزات برقی در برابر خطر برق‌گرفتگی دارند. برند «مهرپارس» با تولید تجهیزات روشنایی استاندارد و مجهز به سیستم‌های حفاظتی، ایمنی و دوام پروژه‌های شما را تضمین می‌کند.

سیستم ارتینگ چیست؟ اهمیت، کاربردها و نقش حیاتی در حفاظت از سلامت محصول و انسان

ارتینگ چیست؟

سیستم ارتینگ (Earthing) یا همان ارت‌کردن، به فرآیند اتصال بدنه تجهیزات و سیستم‌های الکتریکی به زمین گفته می‌شود. هدف اصلی این کار، هدایت ایمن جریان‌های ناخواسته، نشتی‌های جریان یا اضافه‌ولتاژهای خطرناک به داخل زمین است. ارتینگ یکی از ارکان اصلی ایمنی الکتریکی است که نقش تعیین‌کننده‌ای در حفاظت از جان انسان‌ها و پیشگیری از آسیب به تجهیزات برقی ایفا می‌کند.

چرا سیستم ارتینگ اهمیت دارد؟

استفاده از سیستم ارتینگ به دلایل زیر از اهمیت فوق‌العاده‌ای برخوردار است:

حفاظت از جان انسان : بدون اتصال به زمین، در صورت بروز خطا، بدنه فلزی دستگاه‌ها می‌تواند ولتاژ خطرناکی پیدا کند که باعث شوک الکتریکی شدید و حتی مرگ می‌شود. (یکی از ابزارهای مکمل در این بخش، کلید RCD یا محافظ جان است).
حفاظت از تجهیزات : صاعقه، جریان‌های اضافه یا تداخلات الکتریکی می‌توانند به بردها، سنسورها و قطعات حساس آسیب بزنند. ارتینگ این انرژی‌های ناخواسته را خنثی می‌کند.
جلوگیری از نویز و اختلالات : سیستم‌های الکترونیکی ممکن است روی یکدیگر نویز ایجاد کنند. ارتینگ صحیح باعث کاهش تداخلات الکترومغناطیسی می‌شود.
افزایش عمر مفید تجهیزات: کاهش تنش‌های الکتریکی موجب افزایش دوام دستگاه‌ها و کاهش هزینه‌های تعمیر و نگهداری می‌گردد.

کلید RCD چیست و چرا برای حفظ جان انسان ضروری است؟

کلید RCD (Residual Current Device) که با نام کلید محافظ جان نیز شناخته می‌شود، یکی از مهم‌ترین تجهیزات ایمنی در صنعت و ساختمان است. وظیفه این کلید، تشخیص نشت جریان و قطع سریع برق در شرایط خطرناک (مانند برق‌گرفتگی) می‌باشد.

در حالت عادی، جریان بین فاز و نول برقرار است، اما در صورت بروز نقص عایقی یا تماس بدن انسان با برق، اختلاف جریانی ایجاد شده و کلید RCD در کسری از ثانیه مدار را قطع می‌کند. نصب کلید محافظ جان در محیط‌های مرطوب مانند حمام و آشپزخانه یک الزام قانونی و ایمنی است.

کاربرد ارتینگ در محصولات برقی

سیستم ارتینگ در طیف وسیعی از تجهیزات کاربرد دارد:

لوازم خانگی : یخچال، لباسشویی، مایکروویو و تلویزیون برای حذف خطر شوک الکتریکی.
تجهیزات صنعتی : موتورها، تابلوهای برق، اینورترها و دستگاه‌های CNC.
تجهیزات پزشکی : جلوگیری از نشت جریان و آسیب به بیماران در دستگاه‌های حساس.
چراغ‌ها و روشنایی : پروژکتورها و روشنایی شهری برای دوام بیشتر و ایمنی کاربران.

ابزارهای مورد نیاز برای اجرای ارتینگ استاندارد

برای یک نصب اصولی، به تجهیزات زیر نیاز است:

لوازم خانگی : یخچال، لباسشویی، مایکروویو و تلویزیون برای حذف خطر شوک الکتریکی.
تجهیزات صنعتی : موتورها، تابلوهای برق، اینورترها و دستگاه‌های CNC.
تجهیزات پزشکی : جلوگیری از نشت جریان و آسیب به بیماران در دستگاه‌های حساس.
چراغ‌ها و روشنایی : پروژکتورها و روشنایی شهری برای دوام بیشتر و ایمنی کاربران.

ابزار و تجهیزات	کاربرد اصلی
میله ارت (Earthing Rod)	ایجاد اتصال فیزیکی مستحکم به زمین
کابل ارت	مسیر هادی امن بین دستگاه و سیستم زمین
کلمپ و بست اتصالی	اتصال مطمئن کابل به بدنه و میله ارت
بتن یا پودر مخصوص	بهبود مقاومت و تماس میله ارت با خاک
تستر ارت (Earth Tester)	اندازه‌گیری مقاومت سیستم و تست استاندارد بودن
روکش عایق (گلس)	جلوگیری از خوردگی و عایق‌سازی اتصالات

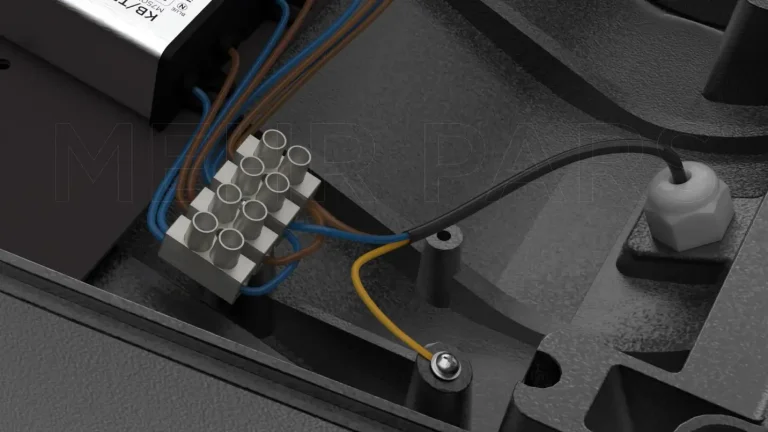

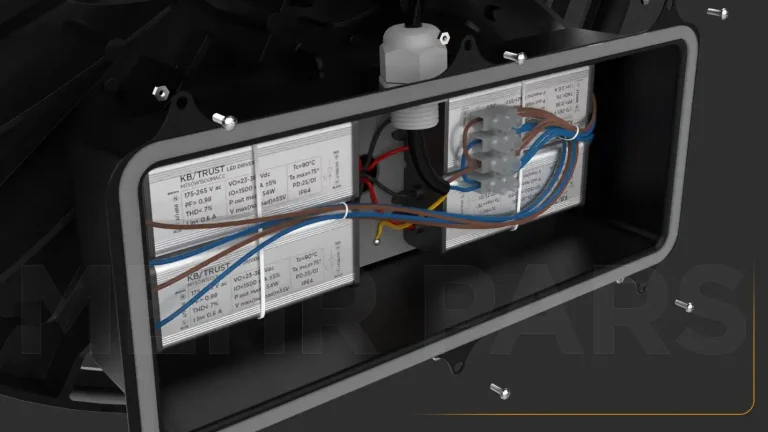

کابل ارت و نقش آن در روشنایی شهری و صنعتی

چراغ‌های خیابانی و پروژکتورها در معرض شرایط سخت جوی (بارش، رطوبت و نوسانات) قرار دارند. وجود کابل ارت استاندارد تضمین‌کننده موارد زیر است:

انتقال سریع جریان نشتی به زمین
محافظت از بدنه فلزی تجهیزات در برابر ولتاژهای خطرناک
افزایش مقاومت دستگاه در برابر صاعقه
حذف نویزهای برقی و افزایش طول عمر درایور و قطعات LED

⚠️ خطرات عدم استفاده از کابل ارت: خطر اتصال بدنه، خرابی زودرس تجهیزات، افزایش هزینه‌های تعمیرات و به خطر افتادن شدید ایمنی اپراتورها و تکنسین‌ها.

آشنایی با انواع سیستم‌های ارتینگ (TN، TT، IT)

براساس استانداردهای بین‌المللی، سیستم‌های اتصال به زمین به سه دسته تقسیم می‌شوند:

سیستم TN : نول منبع مستقیماً زمین شده و بدنه تجهیزات به آن وصل است (مدل‌های رایج: TN-C، TN-S و TN-C-S).
سیستم TT : بدنه تجهیزات به یک الکترود مستقل متصل می‌شود (استفاده از کلید RCD در این سیستم الزامی است).
سیستم IT : منبع تغذیه زمین نشده یا از طریق امپدانس بالا وصل است؛ این سیستم بیشتر در بیمارستان‌ها و مراکز حساس کاربرد دارد تا بدون قطع برق، خطا مدیریت شود.
